Garmin Panoptix PS30

Panoptix PS30

Przetwornik dolny Panoptix umożliwia obserwowanie w czasie rzeczywistym małych i dużych ryb pływających pod łodzią — nawet wtedy, gdy łódź się nie porusza. Urządzenie zapewnia 3 pomocne widoki: LiveVü Down, RealVü 3D Down i RealVü 3D Historical.

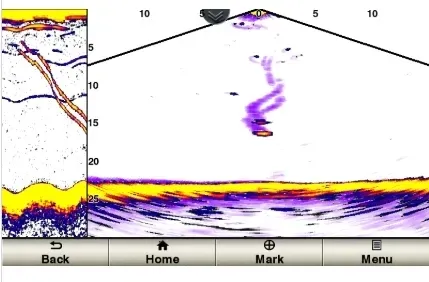

LIVEVÜ z wiązką w dół

Zapewnia ruchomy obraz sonarowy wyświetlany w czasie rzeczywistym. Dzięki temu można zobaczyć ryby płynące w kierunku łodzi lub oddalające się od niej. Pozwala również obserwować małe i duże ryby pływające wokół łodzi, a nawet przynętę.

REALVÜ 3D z wiązką w dół

Służy do wyświetlania trójwymiarowego obrazu tego, co znajduje się wokół łodzi nawet wtedy, gdy łódź się nie porusza. Wyświetla historię tylko 1 przeszukiwania.

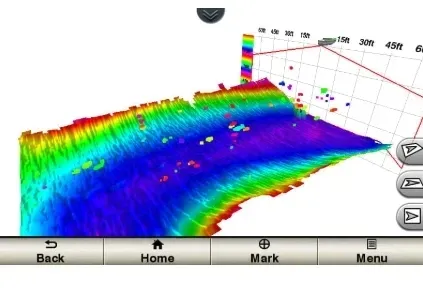

REALVÜ 3D z trybem archiwalnym

Służy do poszukiwania ryb podczas ruchu łodzi. Pokazuje w widoku 3D cały słup wody (od dna do powierzchni), nad którym przepływa łódź i wszystkie znajdujące się tam ryby.

Widok LiveVü Down zapewnia obrazy sonaru zmieniające się w czasie rzeczywistym. Pozwala obserwować małe i duże ryby pływające wokół łodzi, a nawet przynętę.

Widok RealVü 3D Down służy do wyświetlania trójwymiarowego obrazu tego, co znajduje się wokół łodzi, nawet wtedy, gdy łódź się nie porusza. Wyświetla historię tylko 1 przeszukiwania

Widok RealVü 3D Historical służy do poszukiwania ryb podczas ruchu łodzi. Pokazuje w widoku 3D cały przekrój wody (od dna do powierzchni), nad którym przepływa łódź i wszystkie znajdujące się tam ryby.

Zobaczyć wszystko to znaczy uwierzyć

Firma Garmin jako pierwsza umożliwia korzystanie z obrazów sonaru Panoptix na łodzi. Zapewniający szerokie pole widzenia sonar Panoptix jest zupełnie inny niż wszystkie urządzenia wykorzystywane na wodzie. Daje możliwość zobaczenia wszystkiego wokół łodzi w czasie rzeczywistym. Pozwala obserwować ryby w trybie 3D. Można zobaczyć przynętę podczas jej zarzucania oraz wciągania do łodzi i w czasie rzeczywistym obserwować ryby pływające przed i pod łodzią. Można też zobaczyć ryby podążające za przynętą. Aby naprawdę docenić przetwornik Panoptix, trzeba to wszystko zobaczyć. Do urządzenia dołączony jest zestaw do montażu przetwornika na pawęży.

DANE TECHNICZNE

Ogólne

Szerokość wiązki

• LiveVü Down: 120°/10°, 120°/20°, 120°/40° (+/- 45° fore/aft)
• RealVü Hist.: 120°x6°
• RealVü Down: 90°x120°(+/- 45° fore/aft sweep)

Długość przewodu: 15 ft, power; 30 ft, Ethernet

Wymiary fizyczne: 3.6" x 1.7" x 6.7" (9.1 x 4.2 x 17 cm)

Masa: 1.8 lbs (800 g)

Zakres temperatur: 0° C to 40° C

Elektryczne

• Moc wejściowa: 10-35 V
• Zużycie energii: 10 W
• Bezpiecznik: 4.0 A

Funkcje i dane techniczne sonaru

• Obsługiwane częstotliwości: 417 kHz
• Moc transmisji: 144 W
• Maksymalna głębokość: 300'
• Typ echosondy: Wielowiązkowy radar fazowy

Połączenia

• Porty Garmin Marine Network: 1 (large RJ45)

Sonar Modes

• LiveVü z wiązką w dół: ✔️
• LiveVü z wiązką do przodu: ✔️
• FrontVü: ✔️
• RealVü 3D z wiązką w dół: ✔️
• RealVü 3D z wiązką do przodu: ✔️
• RealVü 3D z trybem archiwalnym: ✔️

• Masa:

  Tylko przetwornik: 0,8 kg (1,8 funta)

  Przetwornik i kabel: 1,4 kg (3,1 funta)

  Osprzęt uchwytu pawężowego: 0,6 kg (1,3 funta)

• Zakres temperatur:

  Temperatura robocza: 0°C do 40°C (od 32°F do 104°F)

  Temperatura pozarobocza: do -40°C do 70°C (od -40°F do 158°F)

• Sposoby montażu: na pawęży
• Zużycie energii: 0,8 A przy 12 V DC
• Zakres napięcia: 10–35 V DC
• Obsługiwane częstotliwości: 417 kHz
• Maksymalny zasięg: 91 m (300 stóp)

W PUDEŁKU

• Przetwornik PS30 z wiązką w dół (zintegrowany przewód sieciowy o długości 9,14 m (30 stóp), przewód zasilający o długości 4,57 m (15 stóp)
• Uchwyt pawężowy
• Dwudzielny pierścień złącza RJ45
• Dokumentacja
